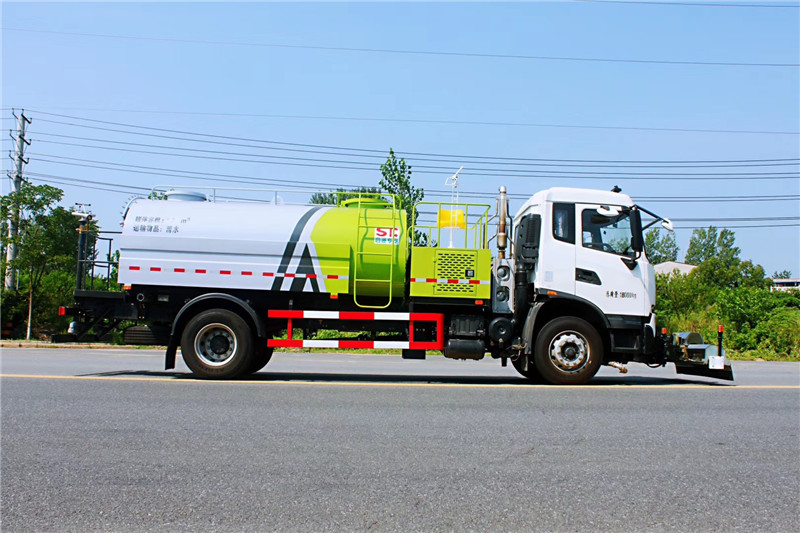

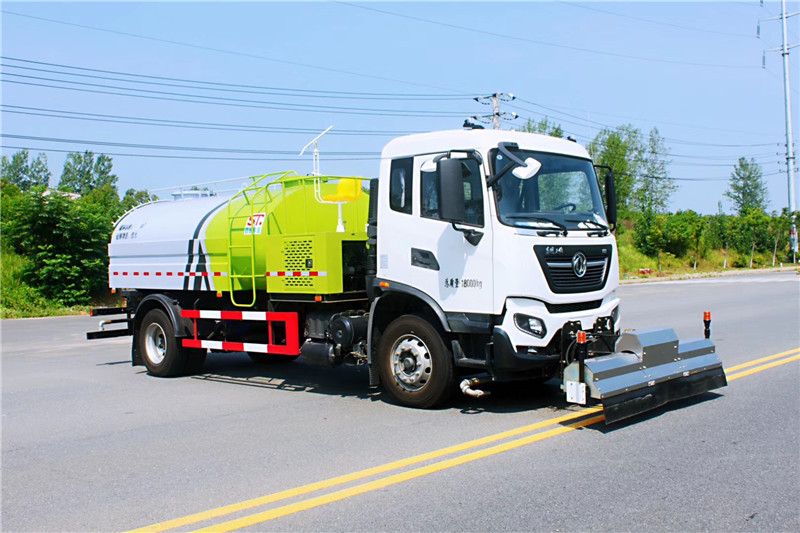

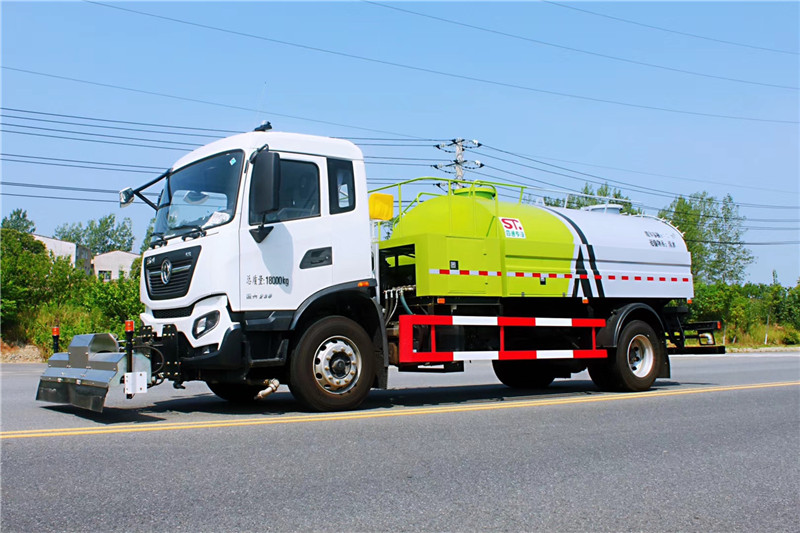

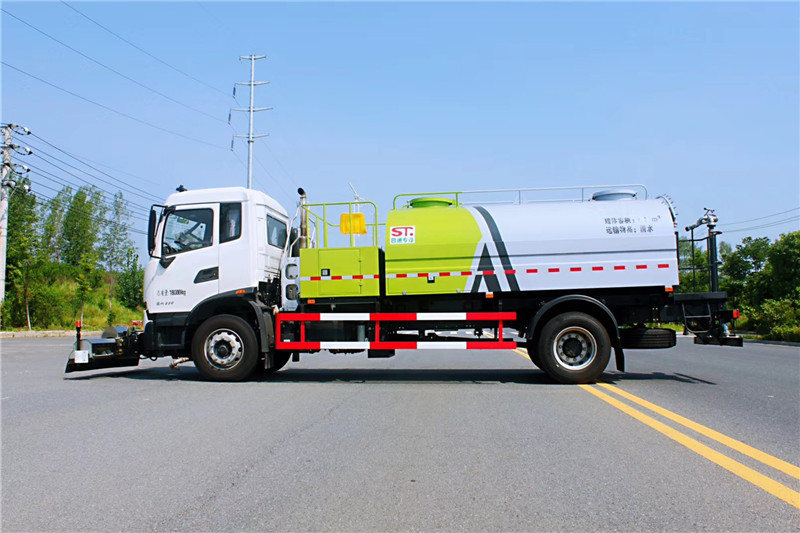

国六东风天锦9方路面清洗车
PRODUCTS TITLE
东风天锦高压清洗车是一种双发动机、双水泵清洗车，是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压（气路）、电器三部分合为一体的专用冲洗作业车。本车具有**的高、低压两套水路系统，为清洗车工作提供压力水源。其工作原理是：利用高压水泵产生的高压水，经喷水架的高压喷嘴喷出，利用高压水流的动能，以高压力、低流量的方式进行清洗，强力去污，高效节水，能将路面的陈旧污渍清洗干净；或高压水经左（右）角喷喷出，清洗路缘、人行道及护栏隔离区；使用高压喷**还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动；低压水路系统，采用双级叶轮离心泵，效率高、洒水宽度大、水**射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。
本车的高压水泵、喷嘴、高压喷**及关键的液压、电气原件均采用国际**产品，性能优良、工作可靠。
标准参数
汽 车 底 盘 | 底盘型号 | DFH1180EX8 |
发动机型号/功率 | D6.7NS6B230 B6.2NS6B210 | 169kW 154kW |
燃油种类 | 柴油 |
副发动 机及传 动系统 | 副发动机 | 型号 | 江铃JE493G3 |
额定功率 | 57kw/3600/r/min |
工作转速 | 1500～1700 r/min |
电磁离合器 | DLK1-40 |
联轴器 | TGLA9 |
高 压 水 路 系 统 | 高压水泵 | 型式 | 柱塞式 |
品牌 | 德国品孚 |
型号 | PT40 |
压力 | 10 MPa |
转速 | 800（900）r/min |
水阀 | 型式 | 气控高压球阀 |
压力 | 10MPa |
喷水架喷嘴 | 型式 | 高压洗涤型 |
角喷嘴 | 型式 | 高压洗涤型 |
喷雾喷嘴 | 型式 | 细微雾化型 |
水滤 | 型式 | 滤网式 |
低压水路系统 | 低压水泵 | 型式 | 双级叶轮离心式 |
品牌 | 杭州威龙 |
型号 | 80QZB(F)-60/90；50/110（选用） |
扬程 | 90m；110m |
转速 | 1480r/min |
水阀 | 气控球阀 |
液压 系统 | 型式 | 开式、电液** |
主要元件 | 齿轮泵、液压缸、电磁阀 |
系统**高压力 | 16MPa |
液压油箱容量 | 65L |
技术参数
| 项 目 | 单位 | 参 数 | 备 注 |
作 业 性 能 | 喷水架清洗宽度 | m | 2.5-3.5 | 喷水杆缩伸 |
喷水架偏角 | (°) | 左右各30 |
|
工作 速度 | 低压洒水 | Km/h | Ⅰ档7:Ⅱ档14 | 主发转速1500r/min |
高压清洗 | Km/h | 3-15 | 副发转速1700r/min |
高压清洗能力 | m2/h | 25000 | 车速8km/h |
**高清洗水压力 | MPa | 10 |
|
清洗水流量 | L/min | 134 |
|
喷雾水流量 | L/min | 134 |
|
低压洒水流量 | L/min | 600~800 |
|
低压冲洗宽度 | m | ≥24 |
|
洒水宽度 | m | ≥16 |
|
水**射程 | m | 38 |
|
水罐容积 | L | 9300 | **大容积可达11方 |
行 使 性 能 | **高车速（满载） | km/h | 90 |
|
**大爬坡角 | (°) | 12 |
|
制动距离 | m | ≤10 |
|
**小转弯直径 | m | ＜16 |
|
质量 参数 | 整车整备质量 | kg | 8940 | 基本型 |
**大总质量 | kg | 18000 |
|
结 构 尺 寸 | 外形尺寸(长×宽×高) | mm | 9850×2500×3090 | 运输状况(基本型) |
轴距 | mm | 5000,4700,4500 |
|
接近角 | (°) | 17 | 喷水架提升 |
离去角 | (°) | 13 |
|
